3ds Max添加和調整飛行路徑

來源：未知 | 責任編輯：嘀咕 | 發布時間： 2017-08-10 14:25 | 瀏覽量：

本節匯寶盆為大家?guī)淼氖牵?ds Max添加和調整飛行路徑
在第一個練習中，將為太空戰斗機指定路徑約束并使其沿路徑飛行。還將設置一些路徑參數，以改進太空戰斗機的飛行動態。

設置課程：

加載 flyingspacefighter.max 文件。

該課程文件在 tutorials\intro_to_animation 文件夾中。

該場景包括下列各項：

一個名為 SpaceFighter 的太空船。
一條路徑 Path01。
一個名為 SpaceCam 的（隱藏）攝影機。

指定路徑約束：

在“頂”視口中，選擇 SpaceFighter。
從“動畫”菜單中，選擇“約束”>“路徑約束”。

您會看到在太空戰斗機和光標之間連接了一條虛線。
單擊綠線 Path01。

一旦選擇了該路徑，太空戰斗機將跳到該路徑的起點。

注意：在命令面板上會自動打開“運動”面板。
如有必要，從“運動”面板中向上滑動卷展欄，直到可以看到所有的“路徑參數”卷展欄。

您將看到 Path01 已經添加到路徑列表中。
激活“SpaceCam”視口并播放動畫。

太空戰斗機會沿路徑飛行，但其朝向不正確，并且在進入曲線路徑時會減速。
在“路徑參數”卷展欄的“路徑選項”組中，設置下列內容：
- 啟用“跟隨”：太空戰斗機會跟隨路徑，并且當路徑彎曲時它也會轉彎，但它垂直于運動路徑。
- 在“軸”組中，將軸更改為 Y 軸：太空戰斗機將重新確定方向并朝向路徑方向，但它是向后飛行的。
- 啟用“翻轉”：太空戰斗機此時的朝向是它將要沿路徑飛行的方向。
再次播放動畫。

現在太空戰斗機將正確地沿路徑飛行，但其飛行動態看起來不是很逼真。

改進飛行特性

在本部分中，將改進太空戰斗機的飛行特性。將使它在進入和退出轉彎時看起來更逼真。

使飛行更逼真：

使 SpaceCam 視口處于活動狀態，并確認在“路徑選項”組中已啟用“恒定速度”。
播放動畫。

現在當太空戰斗機進入轉彎時不會減速。它現在的運動流暢而連續，但看起來仍不是很逼真。
現在啟用“傾斜”，并再次播放動畫（如果動畫仍未播放）。

現在當太空戰斗機飛過轉彎時它會傾斜。這很難以察覺并需要變得更明顯。
使用“傾斜量”和“平滑度”設置，以使太空戰斗機看起來像是真的在路徑轉彎中傾斜一樣。設置下列內容：
- 將“傾斜量”設置為 7.0。

  “傾斜量”控制對象向其前進路徑的任意一側傾斜的程度。

  如果您是坐在駕駛員座艙中，則正值使太空戰斗機向左傾斜，負值使其向右傾斜。請注意所設置的“傾斜量”的大小。如果值太高，太空戰斗機會整個翻轉過來。請試驗不同的設置，并在繼續操作之前將其恢復為 7.0。
- 將“平滑度”設置為 1.0。

  平滑度控制太空戰斗機在經過路徑中的轉彎時發生傾斜的快慢程度。較小的值使對象對曲線的變化反應更靈敏，而較大的值則會消除突然的轉折。

  太空戰斗機的飛行看起來更平滑，因為它完成轉彎時會校正自身。嘗試增加“平滑度”的值并觀察結果。

  注意：可以在播放動畫時更改設置。
將場景另存為 MySpaceFighter01.max。

設置太空戰斗機路徑的動畫

可以為“路徑參數”卷展欄中的參數設置動畫。在本部分中，將更改一些動畫設置，并觀察在太空戰斗機上產生的效果。

設置路徑參數的動畫：

將時間滑塊移至第 60 幀。
啟用“自動關鍵點”，并將“傾斜量”設置為 6.0。

您將看到在時間線的第 60 幀處添加了一個新關鍵點。
將時間滑塊滑動到 75，并將“傾斜量”設置為 12.0。
禁用“自動關鍵點”并播放動畫。

當太空戰斗機進入第二個彎道時，它轉彎時劇烈地搖擺，好像在躲避導彈或避開激光。
將場景另存為 MySpaceFighter02.max。

混合路徑

到目前為止，您使用的是單一路徑。3ds Max 允許混合多條路徑，這會得到一些有趣的運動效果。

設置課程：

打開文件 flyingspacefighter02.max。

本課程的文件位于 \tutorials\intro_to_animation 文件夾中。

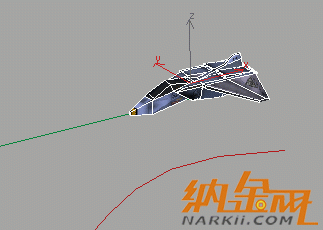

該場景包括下列各項：
- 一個名為 SpaceFighter 的太空船。
- 兩條路徑 Path01（綠色）和 Path02（紅色）。
- 一個名為 SpaceCam 的攝影機（隱藏）。
