當(dāng)前位置：主頁 > 資訊 >

特溫特大學(xué)研究員用激光3D打印純金“微珠寶”

來源：narkii 瀏覽數(shù)：
責(zé)任編輯：六月芳菲時(shí)間：2018-10-31 10:34

分享到：

[導(dǎo)讀]這些新方法還不適用于特征尺寸小于約10μm的金屬的3D打印，這對于電子設(shè)備而言將是有趣的。

特溫特大學(xué)的荷蘭研究人員開發(fā)了一種新的金屬3D打印技術(shù)，該技術(shù)允許激光設(shè)備逐滴打印金屬結(jié)構(gòu)，包括純金，幾微米尺度。

通常，金屬結(jié)構(gòu)可以通過光刻方法，鑄造，選擇性激光燒結(jié)或熔化來制造。然而，這些新方法還不適用于特征尺寸小于約10μm的金屬的3D打印，這對于電子設(shè)備而言將是有趣的。

研究人員的新技術(shù)被稱為激光誘導(dǎo)正向傳輸（又稱“LIFT”），它使用超短激光脈沖來熔化納米厚度薄膜中的微小金屬。這形成了熔融金屬的微滴，其可以噴射到它們的目標(biāo)，在著陸時(shí)它們固化。由于這種技術(shù)，UT研究人員能夠逐滴構(gòu)建一個(gè)帶有銅和金微滴的螺旋微結(jié)構(gòu)。這兩種金屬具有相似的熔點(diǎn)，在這種情況下，銅作為機(jī)械支撐“盒子”，金可以在其上形成。

激光打印技術(shù)：通過依次印刷銅和金，金螺旋最初被銅盒包圍。將銅蝕刻掉，產(chǎn)生純金的獨(dú)立螺旋。

金屬液滴的體積只有幾個(gè)飛升（一萬億分之一）。制造液滴的方式是使用超短脈沖的綠色激光照射金屬。這種精確的液滴產(chǎn)生使得結(jié)構(gòu)能夠精心構(gòu)造，高度僅為幾十微米，并且具有小于10μm的細(xì)節(jié)，具有最小的表面粗糙度（約0.3至0.7微米）。對于研究人員來說，一個(gè)關(guān)鍵的問題是兩種金屬是否會(huì)在它們的界面混合：這會(huì)對蝕刻后產(chǎn)品的質(zhì)量產(chǎn)生影響。研究人員在增材制造中寫道，這些金屬之間沒有混合的跡象。

一旦結(jié)構(gòu)完成，研究人員就在氯化鐵中使用化學(xué)蝕刻來完全去除銅支架。通過這樣做，他們留下了純金的獨(dú)立螺旋復(fù)合材料。

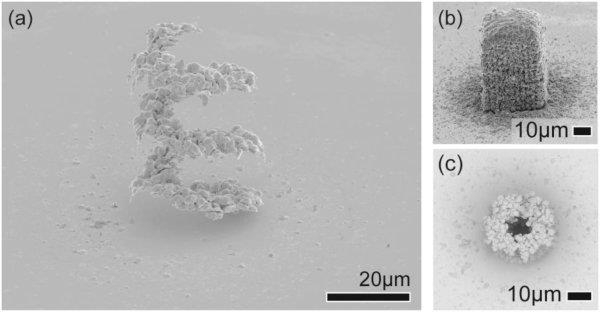

螺旋的頂視圖（c）表明它是三維的，具有中心空隙。在（b）中，它仍然在銅盒中

創(chuàng)建完全獨(dú)立和懸垂的結(jié)構(gòu)的能力對于打印復(fù)雜的3D設(shè)備至關(guān)重要。將LIFT與化學(xué)蝕刻結(jié)合使用可以顯示出小規(guī)模生成這些類型結(jié)構(gòu)的可能性。

LIFT技術(shù)對于其他金屬和金屬組合也是一種很有前景的技術(shù)。研究人員期望在3D電子電路，微機(jī)械設(shè)備和傳感中使用的材料有機(jī)會(huì)，例如生物醫(yī)學(xué)應(yīng)用。因此，它是一種非常小規(guī)模的強(qiáng)大的新生產(chǎn)技術(shù)：邁向3D打印“功能化”的重要一步。

該研究由固體，表面和系統(tǒng)力學(xué)（MS3）和設(shè)計(jì)，生產(chǎn)和管理（DPM）部門完成，這兩個(gè)部門都是特文特大學(xué)工程技術(shù)系的一部分。研究人員與特溫特大學(xué)的衍生公司DEMCON公司合作。

由Matthias Feinaeugle，Ralph Pohl，Ton Bor，Tom Vaneker和Gert-WillemRömer撰寫的“通過激光誘導(dǎo)正向轉(zhuǎn)移（LIFT）純金屬薄膜印刷復(fù)雜的獨(dú)立微結(jié)構(gòu)”一文發(fā)表在這里。

cr.3ders

免責(zé)聲明：本文僅代表作者個(gè)人觀點(diǎn)，與納金網(wǎng)無關(guān)。其原創(chuàng)性以及文中陳述文字和內(nèi)容未經(jīng)本站證實(shí)，對本文以及其中全部或者部分內(nèi)容、文字的真實(shí)性、完整性、及時(shí)性本站不作任何保證或承諾，請讀者僅作參考，并請自行核實(shí)相關(guān)內(nèi)容。

TAGS：3D打印
